ZW32-12J系列一二次深度融合成套柱上断路器满足国网标准化设计方案,由柱上开关本体(户外真空断路器)、控制终端(馈线终端)、供电PT和连接电缆组成。主要适用于三相交流50Hz额定电压12kV的户外配电系统,用于线路分段、联络、分支、用户分界等场合,在配电线路中起分断、控制、保护和线损釆集的作用。
主要包含以下两类产品:

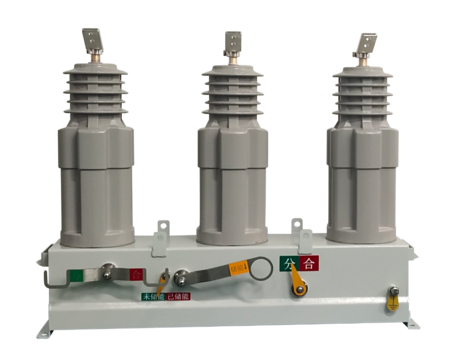

l SHHLD-ZW32–12J/630–20户外真空断路器

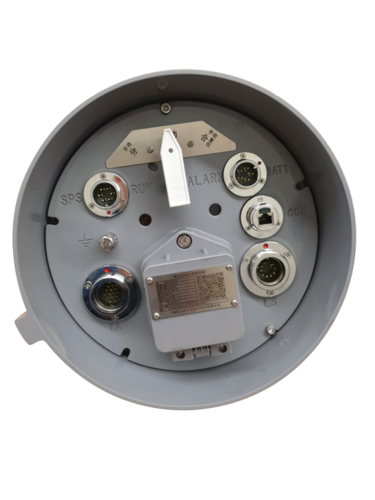

l HLD-F30馈线终端
技术特点
开关技术特点
标准化设计:满足国网标准化设计方案。满足统一的进出线端子尺寸、柱上断路器相间距、供电电压互感器安装尺寸、感器技术参数等要求,实现固定金具元件级更换,实现简约化运维。
高可靠性:极柱内部采用均压设计,电场分布均匀,开关本体局放小。
全密封:电压互感器、电流互感器一体化固封在极柱内,底部采用硅胶全密封技术,密封性能优越。操动机构密封在由304不锈钢整体钣金折弯成型的机构箱内,机构箱底部密封垫采用新型防脱落技术,在保证密封性能的同时利于后期运维。
高精度互感器:采用高精度电子式互感器,集成测量、保护于一体。同时电压互感器二次侧短路不会产生过电流,也不会发生电磁谐振;电流互感器二次侧开路不会产生过电压,保障了人员和设备的安全。采用优质的材料、工艺、结构,抗干扰能力强,绝缘性能高,使用寿命长。
高性能绝缘材料:极柱采用高品质户外环氧树脂,具有良好的绝缘性、耐候性。
标准化设计:满足国网标准化设计方案。满足统一的进出线端子尺寸、柱上断路器相间距、供电电压互感器安装尺寸、感器技术参数等要求,实现固定金具元件级更换,实现简约化运维。
高可靠性:极柱内部采用均压设计,电场分布均匀,开关本体局放小。
全密封:电压互感器、电流互感器一体化固封在极柱内,底部采用硅胶全密封技术,密封性能优越。操动机构密封在由304不锈钢整体钣金折弯成型的机构箱内,机构箱底部密封垫采用新型防脱落技术,在保证密封性能的同时利于后期运维。
高精度互感器:采用高精度电子式互感器,集成测量、保护于一体。同时电压互感器二次侧短路不会产生过电流,也不会发生电磁谐振;电流互感器二次侧开路不会产生过电压,保障了人员和设备的安全。采用优质的材料、工艺、结构,抗干扰能力强,绝缘性能高,使用寿命长。
高性能绝缘材料:极柱采用高品质户外环氧树脂,具有良好的绝缘性、耐候性。
馈线终端技术特点
标准化设计:满足国网标准化设计方案。满足统一罩式结构,尺寸、接口、FA模式及保护等要求,实现简约化运维。
故障处理丰富:保护与自动化功能协同配合;兼容不同中性点接地方式,具备短路故障、接地故障、断线故障等检测处理功能;具备保护+重合闸故障处理模式;具备集中/就地FA处理模式。
零序电流采样精度高:经过软硬件特殊设计,能在更宽的零序电流采样范围内保证精度,采样宽度为30mA~600A。
自诊断功能: 终端具备自诊断、自恢复和异常告警功能,对各功能板件、重要芯片等可以进行自诊断,异常时能上送报警信息,软件异常时能自动复位。
|
